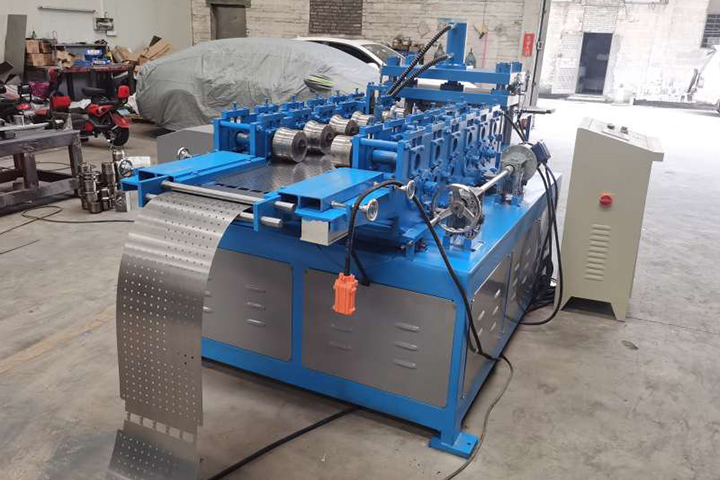

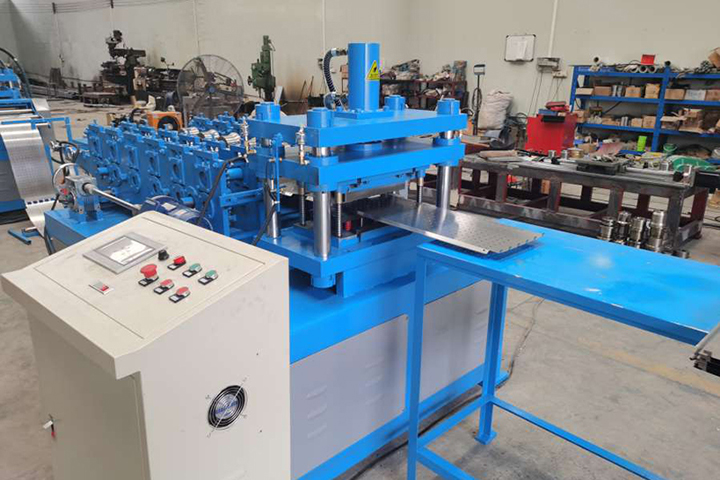

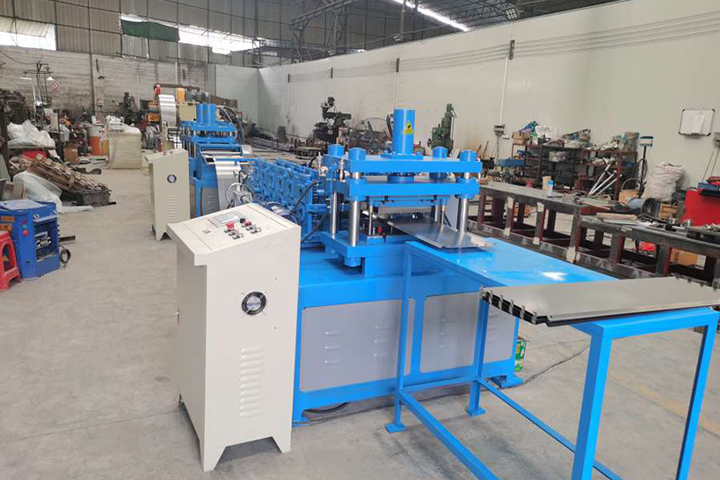

超市货架背板机_货架背板冷弯成型机

超市货架背板冷弯成型机配置参数

一. 背板冷弯成型机主机整體配置：

1. 冷弯主机6组轧辊，配1.5米長收料台。
2. 冷弯主机配5.5KW摆線针减速机。
3. 机架采用100#方管焊接，机台铺22 mm钢板经龙门飞平面，電脑锣安装基准。
4. 夹板厚25MM,精磨平面，水平轴直径φ40，键12mm
5. 冷弯轧辊材质：采用 Cr2moaV模具钢,热处理：HRC58-60，精車轧辊表面。

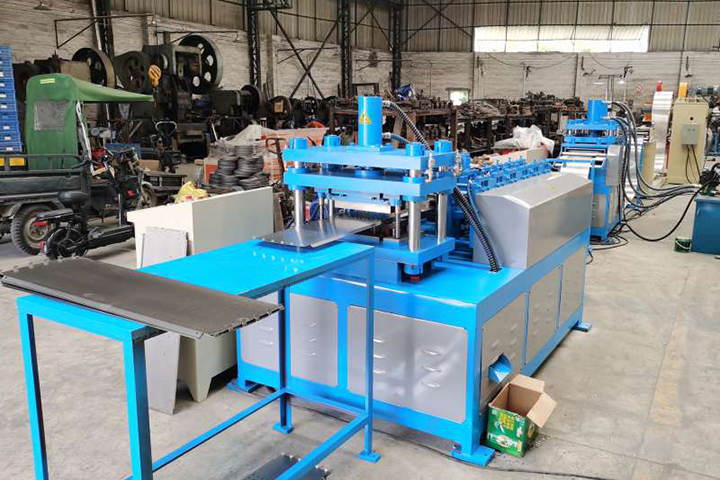

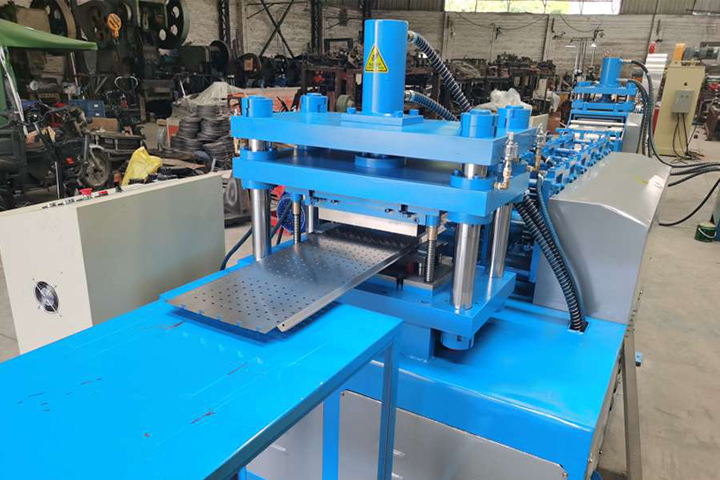

6. 剪切带折两边勾， 刀模采用Cr12mov模具钢，100#油缸，3.75KW液压電机。
7. 两工位伺服送料机，配冲孔模一套，200宽勾模，300宽勾模，各一套。
8. 传动主链带齿，1.2寸链，齿轮厚30 mm。
9. 轴采用上轴6208，下轴6208轴承

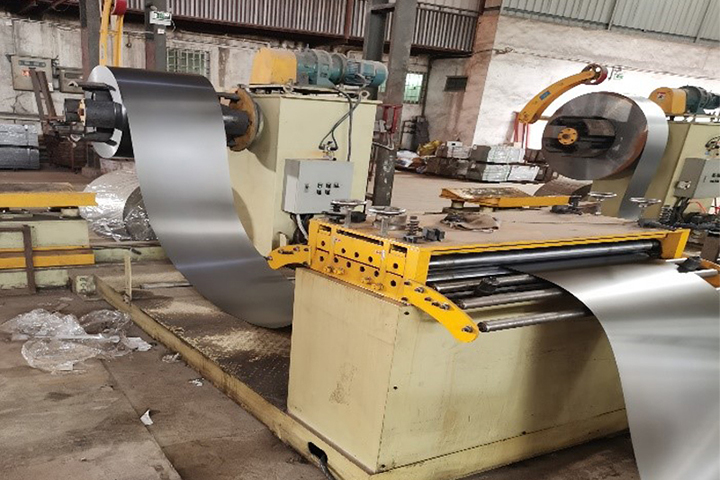

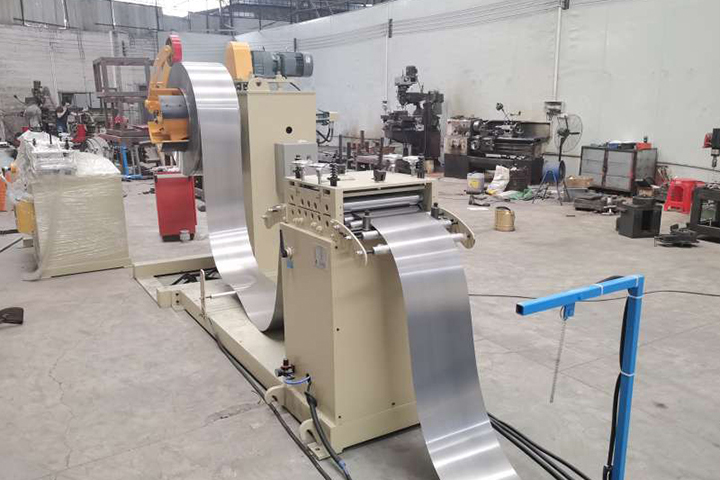

10. 冷弯主机配分體式，400MM宽，3T二合一分體整平放料架，不含上料台車。《如下图》

二．電控整體配置：

PLC控制系统，触摸屏操作

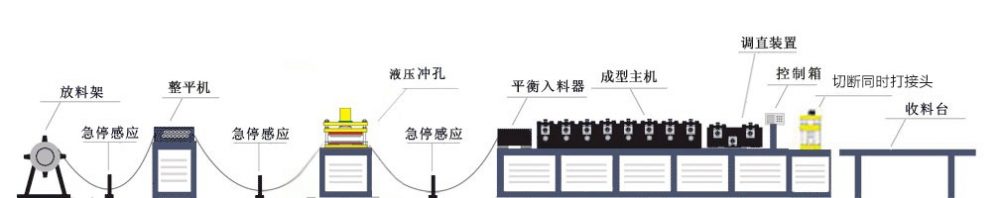

冷弯生产工艺流程：放料-整平-冲孔-成型-切断（同时打接头）-收料
